使用 W 434 测试仪，对光伏模块端子盒进行电气测试
测试要求

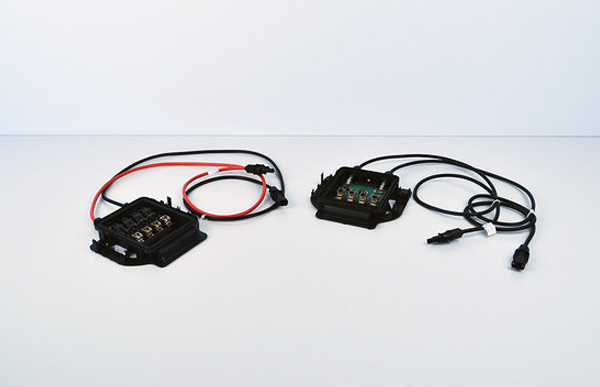

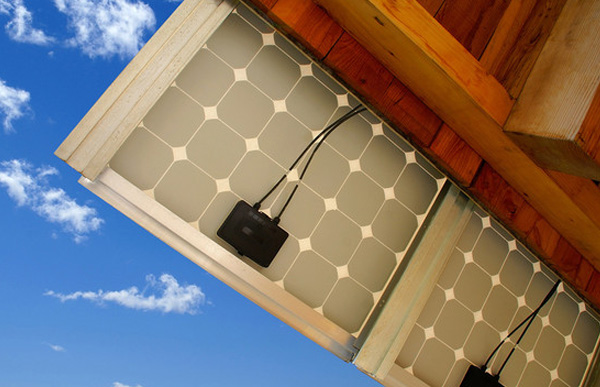

制造商生产用于光伏模块的抗紫外线的防水端子盒，它们包括用作导线的旁路二极管，横截面可达 6 mm² 。在线路断开时，二极管可防止菊链式太阳能电池板的性能降低。端子盒的过渡电阻小于 2 Ohm，最大工作电流可达25 A。
解决方案
使用 W 434 测试仪、转接台和可编程发生器。首先进行导通测试，在低压下执行二极管测试和短路测试。然后测试系统通过 Force 电线施加来自可编程发生器的 25 A 电流，并用Sense电线和集成电压表测量电压降。软件将按照欧姆定律计算电阻，并将其与默认值比较。
最后用 500 VDC电压进行绝缘测试，并用 1,000 VAC 进行介电强度测试。
结果/特性
高电流下准确测量电压降，而无需进行耗时的发热点测量。在发热点测量中，为待测物加载 25 A 电流，在特定过渡点测量其温度，在保持精度不变的情况下，时间从约 20 秒缩短为 100 毫秒。
