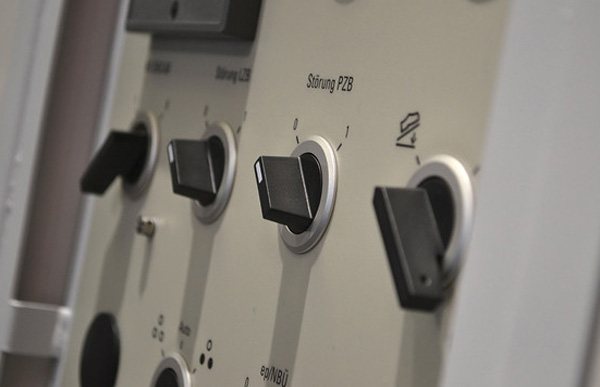

乘客车厢的电气柜

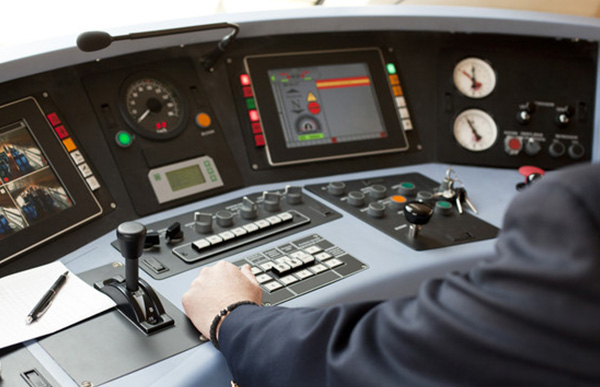

驾驶室

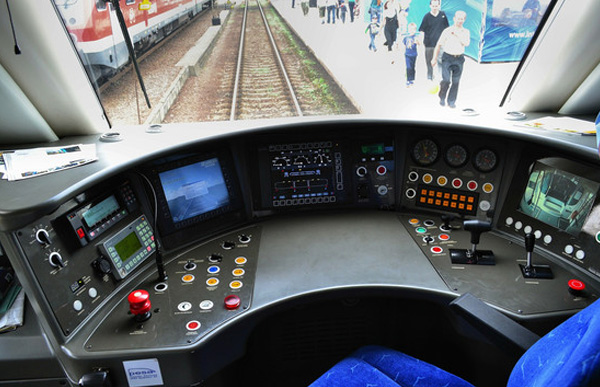

驾驶室

驾驶室和电气柜

使用 W 454 HV 测试系统,对列车的电气箱组件进行导通测试、高压测试和功能测试

测试要求

供应商为机车和列车生产完整的开关装置和驾驶室控制面板。这些组件的功能测试对于最终的组装环节非常重要,因此需遵守严格的测试规定,以测试复杂线束和继电器功能,保证铁路运输的安全。

解决方案

使用条形码扫描仪识别各个组件后,在 CEETIS 中开始相应的测试程序。WEETCH 设计的“转接电缆管理”功能,可指导用户将 W 454 HV 测试系统与待测物的插头相连,并监测整个测试过程的精度和完整性。

自动测试程序先进行低压测试,检测线束的导通性和是否短路。然后测试系统在功能测试中通过文字、图像和声音信号引导操作员进行操作。

在最终的高压测试中,使用不同电压测试各个线束组件,并严格遵循所有的安全规定。

记录最终结果,将每个测试步骤的结果传输到客户的数据库并存档,以便追踪。

结果/特性

采用自动测试程序以取代多个手动程序,同时使用转接电缆管理,以显著提高测试效率,可重现性和可跟踪性也是测试的优势所在。
