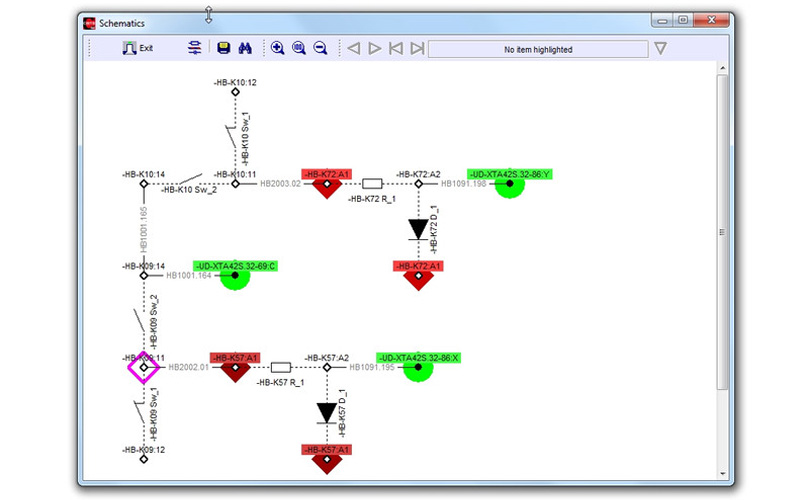

图2:CEETIS中定义的电路图(原理图)的图形显示

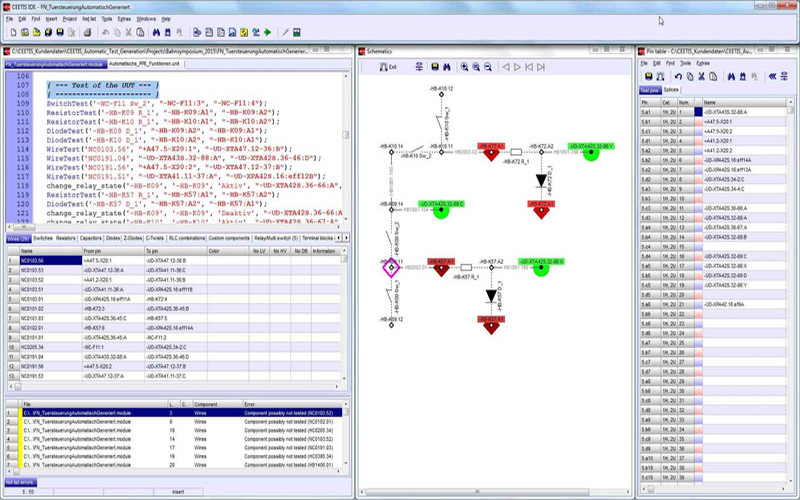

图3:测试脚本(左),引脚表(右)和网表(左下)

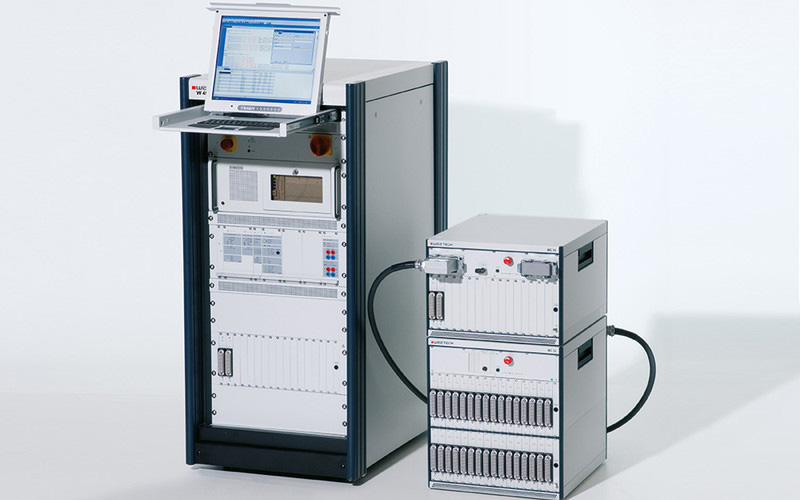

图4:新功能可用于WEETECH高压测试系统的CEETIS编程和测试软件

网表的图形显示

WEETECH 在测试系统中添加电路图

2016年3月21日

支持快速定位故障

只需单击鼠标,用于 WEETECH 高压测试仪的 CEETIS 编程测试软件就可显示待测物的已定义电路图,方便定位故障。

韦尔特海姆。WEETECH 将图形显示电路图的功能加入 CEETIS 编程测试软件。检查人员现在可以随时显示待测物 (UUT) 的已定义电路图,轻松识别组件,找出故障。

测试组件和器件的线路,检验其导通性,排除短路,确认电气组件已正确组装。为检查人员提供特定测试程序。通常只能访问与特定测试相关的功能和数据。测试过程中无法访问待测物的相关源代码、电路图或详细信息。

如果待测物未通过电气测试,需要根据测试结果定位故障。如果不提供记录形式的信息,寻找待测物内的故障将非常繁琐和耗时。

CEETIS 现在可采用经典电路图方式显示网表。这样检查人员可以在经典网表表格、测试方案或者测试程序的源代码中标记单个元件。通过单击鼠标或快捷键,可以显示相应子网络的电路图。可以自由选择起点。还可以搜索特定电线或组件。检查人员可以在图形显示屏中查找,快速轻松定位待测物中的故障。

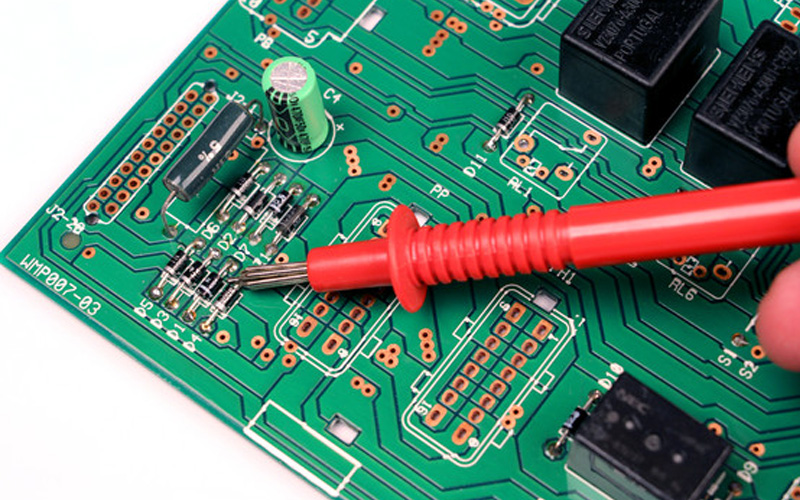

此外,我们扩展了探头功能:触摸组件或电线,显示相应子网络,包括所有连接线路和组件。正确的线路连接显示为蓝色,开路显示为黄色,其他连接(短路)为红色。故障一目了然,可在待测物中轻松找到并得以解决。

WEETECH 设计出更高效的故障定位。韦尔特海姆的团队奠定了其在电缆和功能测试系统市场中的领先地位。通过技术创新帮助客户可靠高效地确保产品质量。
