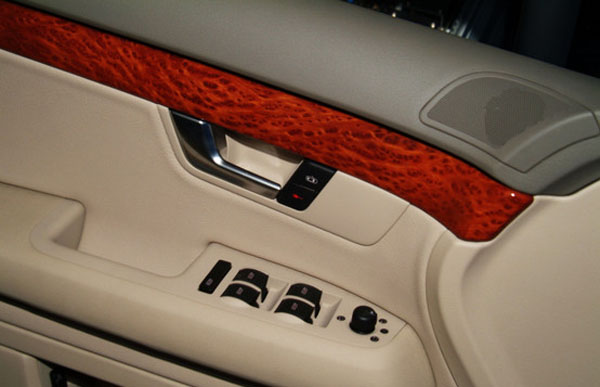

现代乘用车门面板

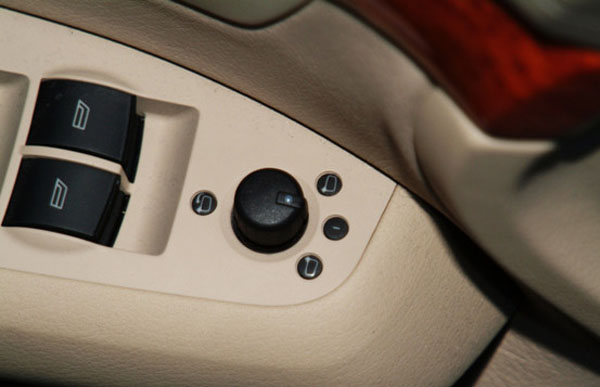

现代乘用车门面板 - 电动后视镜调节

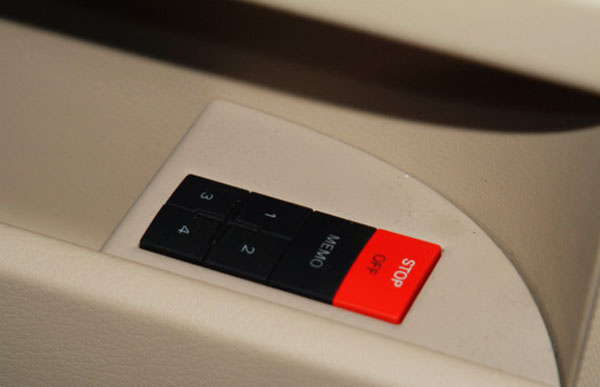

现代乘用车门面板 - 座椅和后视镜调节记忆功能
现代乘用车门面板 - 其他

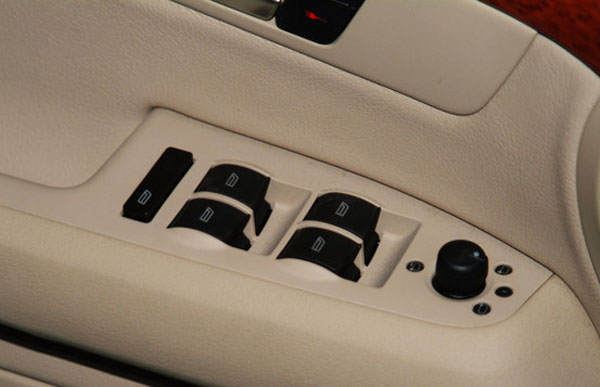

现代乘用车门面板 - 电动车窗升降

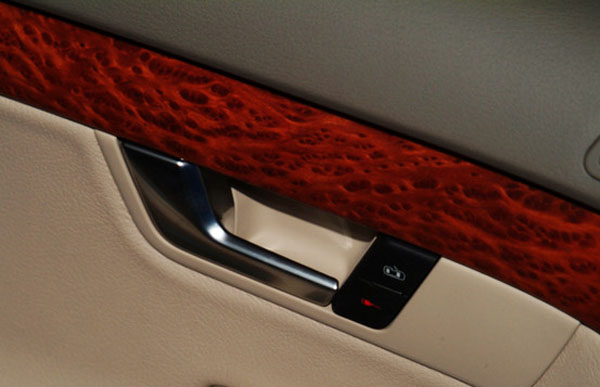

现代乘用车门面板 - 中控台锁定系统

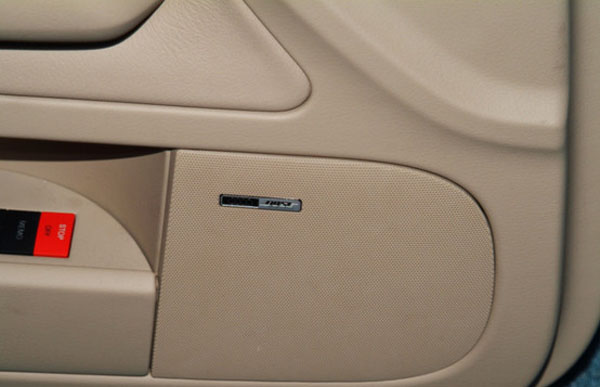

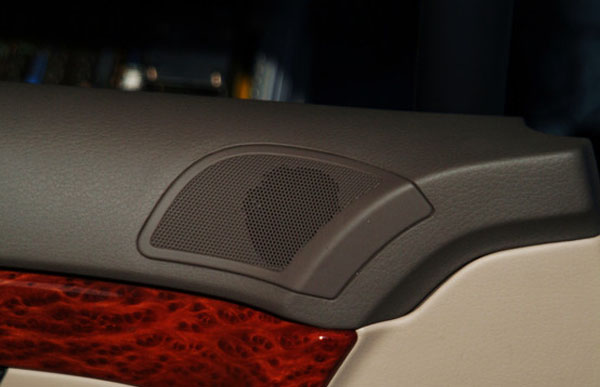

现代乘用车门面板 - 音响系统的喇叭

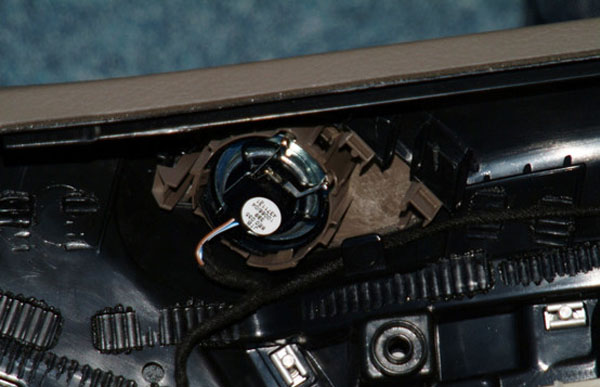

现代乘用车门面板 - 音响系统的扬声器
现代乘用车门面板 - 线束(示例)

车门面板

使用 W 434 测试仪在全自动生产系统中对车门进行线束测试和功能测试

测试要求

汽车供应商为汽车制造商按时生产集成电气设施的完整车门面板,供应链管理则确保汽车供应商能够提供所需要的各类产品。

由于定制配置的车门面板(例如音响系统/喇叭、后视镜调节、中控台锁定和车窗升降)各有不同,需要分别进行导通测试和功能测试。

解决方案

检查人员使用气动手持式转接器,将操作员接好线的不同车门面板插头插入测试系统,通过弹簧接触探针来控制接触。

生产系统通过条形码扫描仪(客户企业资源规划系统 (ERP) 的一部分)来选择待测物 (UUT) 的参数,并将参数发送至 CEETIS 编程与测试软件。

CEETIS 模块测试管理器根据一系列单独预定义的模块自动生成测试程序,精确匹配相应的待测物。

接着使用按照需求生成的测试程序进行线束测试和功能测试,并将测试结果报告于ERP系统,以进行存档。根据测试结果,通过则结束车门面板测试,失败则将其送至返修站。

结果/特性

WEETECH的W 434 测试系统可在给定周期时间内测试多种不同配置的装置。该测试系统灵活可变,与客户的特定生产系统通信便捷,安全可靠,且运转时间短。
